KYN61-40.5

KYN61-40.5(Z)铠装移开式交流封闭开关设备适用于三相交流50Hz、40.5KV单母线或单母线分段电力系统,主要应用于发电厂、变电所及工矿企业等场所的变配电中,作为接受和分配电能之用,并对电路进行控制,保护和监测 --设计和制造满足GB/T3906、GB/T11022、DL/T404等标准的要求,并具备完善的“五防”功能(即防止带负荷分合隔离开关、防止误操作断路器、防止带电合接地开关、防止接地开关在接地位置送电和防止误入带电间隔)。

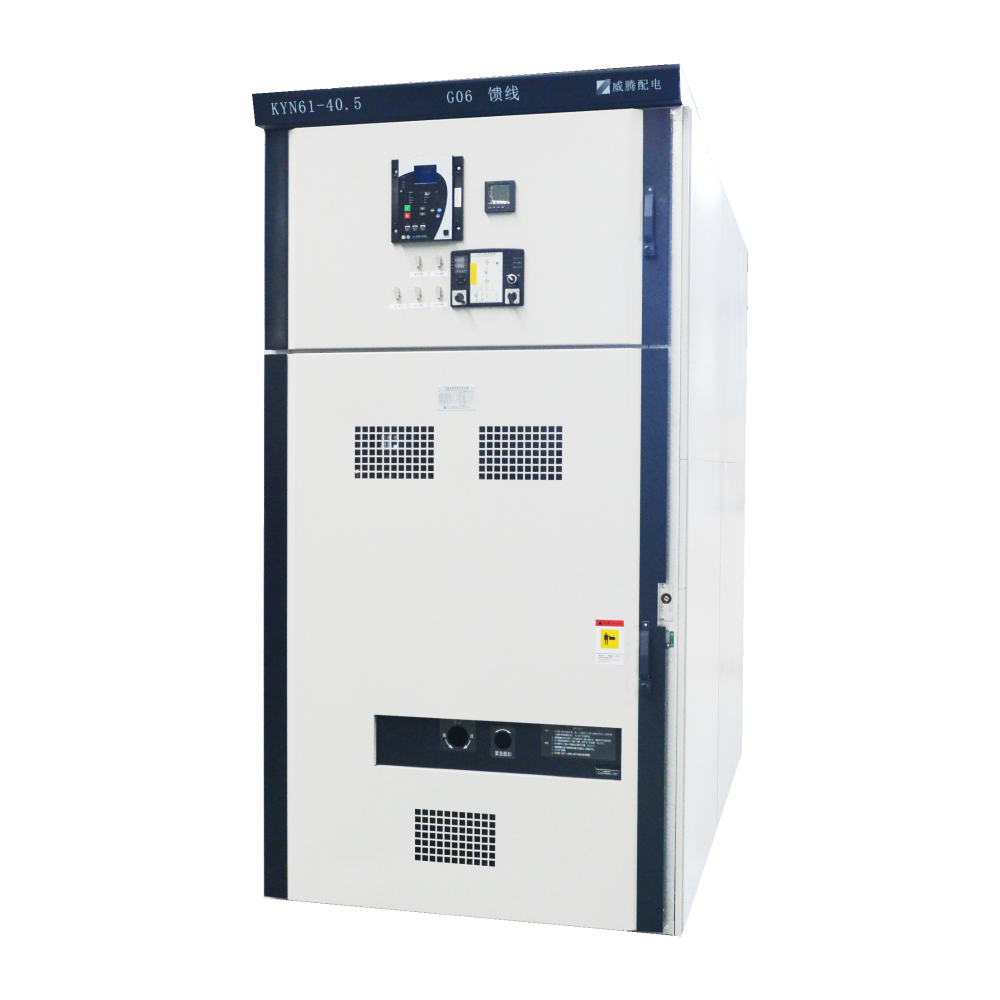

  • KYN61-40.5金属铠装落地移开式开关柜

1.使用环境条件:

a)环境温度:上限+40℃,下限-10℃,日平均温度不大于+35℃;

b)相对温度:日平均不大于95%,月平均不大于90%;

c)海拔高度不超过1000m;

d)地震烈度不大于8度;

e)没有火灾、爆炸危险、严重污染、化学腐蚀或剧烈振动的场所。

注:超出正常使用环境条件的开关柜,其使用条件由用户与制造厂协商确定。


2.开关柜主要技术数据:

序号
项目单位
数据
1
额定电压
kV
40.5
2额定频率Hz50
3主母线额定电流A1250、1600、2000、2500
4分支母线额定电流A630、1250、1600、2000、2500
5额定绝缘水平kV相间、相对地隔离断口
额定(1min)工频耐受电压95118
额定雷电冲击耐受电压(峰值)185215
辅助和控制回路(1min)工频耐受电压2
6额定短路开断电流kA25、31.5
7额定短路关合电流(峰值)63、80
8额定短时耐受电流(4s)25、31.5
9额定峰值耐受电流63、80
10防护等级

外壳IP4X

隔室间、断路器室门打开为IP2X

11外形尺寸(宽×深×高)mm1400×2800(3000)×2600
备 注:柜体深度3000mm为架空方案。
