KYN28A-12

KYN28A-12交流金属铠装移开式封闭开关设备,(俗称中置式开关柜)系三相交流、50Hz、3.6~12kV单母线或单母线分段系统中使用的成套配电设备,具有对电路进行控制、保护和监测等功能,可用于电力工业或其他工矿企业、公用事业、高层建筑、发电厂、变电所、配电站中作受电、配电、送电或高压电动机起动控制之用。 本开关柜符合国际标准IEC298、国家标准GB/T3906和电力行业标准的DL/T404要求。

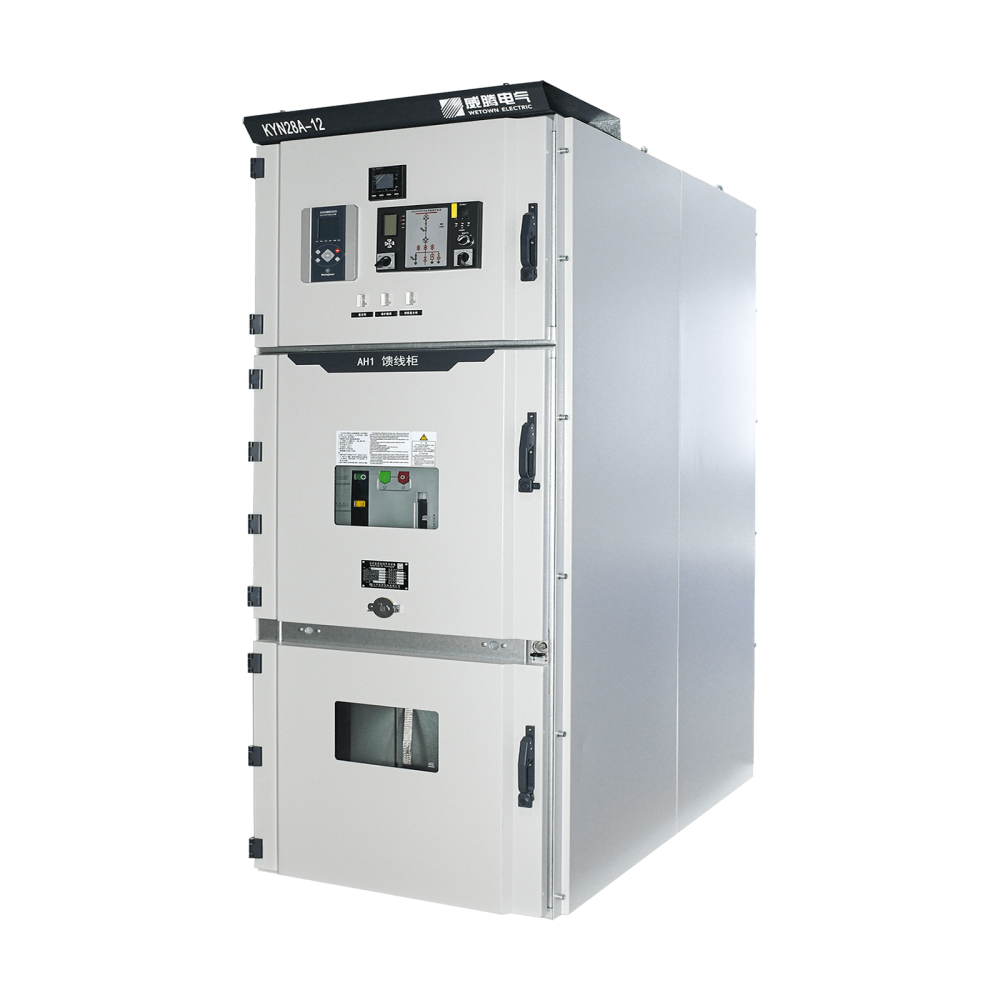

  • KYN28A-12金属铠装中置移开式开关柜

1.产品概述:

a)KYN28A-12交流金属铠装移开式封闭开关设备是在其它中置式开关柜基础上作了进一步改进和完善;

b)可抽出部件(以下简称手车)为中置式布置,不但使电缆室具有可连接多根电缆的充裕空间,而且为手车的互换性、推入/抽出的轻便、可靠的联锁提供了保证;

c)除了采用由柜后架空电缆进/出线第一次接线方案外,开关柜的安装调试均可在柜体的正面进行,因此,可以靠墙安装,节省占地面积;

d)外壳防护等级达IP4X;

e)产品按GB/T3906-91附录A要求,通过了内部故障电弧试验;

f)产品按DL/T539-93要求,通过了凝露及污秽试验。


2. 正常使用环境条件:

a)环境温度:上限+40℃,下限-10℃,日平均温度不大于+35℃;

b)相对温度:日平均不大于95%,月平均不大于90%;

c)海拔高度不超过1000m(高海拔使用联系厂家);

d)地震烈度不大于9度;

e)没有火灾、爆炸危险、严重污染、化学腐蚀或剧烈振动的场所。


3.开关柜主要技术数据:

项目单位数据
额定电压kV3.6、7.2、12
额定频率Hz50
额定绝缘水平1min工频耐受电压kV42/48(断口)
雷电冲击耐受电压kV75/85(断口)
主母线额定电流A630、1250、1600、2000、3150、4000
主母线额定短时耐受电流kA20.25、31.5、40
主母线额定短时持续时间s4
接地回路额定短时耐受电流kA主母线额定短时耐受电流的86.6%
接地回路额定短时持续时间s2
额定短路开断电流kA20、25、31.5、40
防护等级

外壳IP4X.  断路器室门打开IP2X

注:1.功能单元的额定电流/额定短时耐受电流,取决于串联在该单元主回路中额定电流/额定短时耐受电流最小元件的相应额定值;

       2.额定峰值耐受电流为额定短时耐受电流的2.5倍;

       3.额定短路关合电流峰值为额定短路开断电流的2.5倍;

       4.额定电流3150A及以上带强制通风。


4.开关柜外型尺寸及重量:

高度(mm)2240(不含门楣)
宽度(mm)额定电流≤1250A800
额定电流≥1250A1000
深度(mm)电缆(下)进出线(不含门)1450
架空(上)进出线(不含门)1610
重量(kg)800-1200
